u设备概述

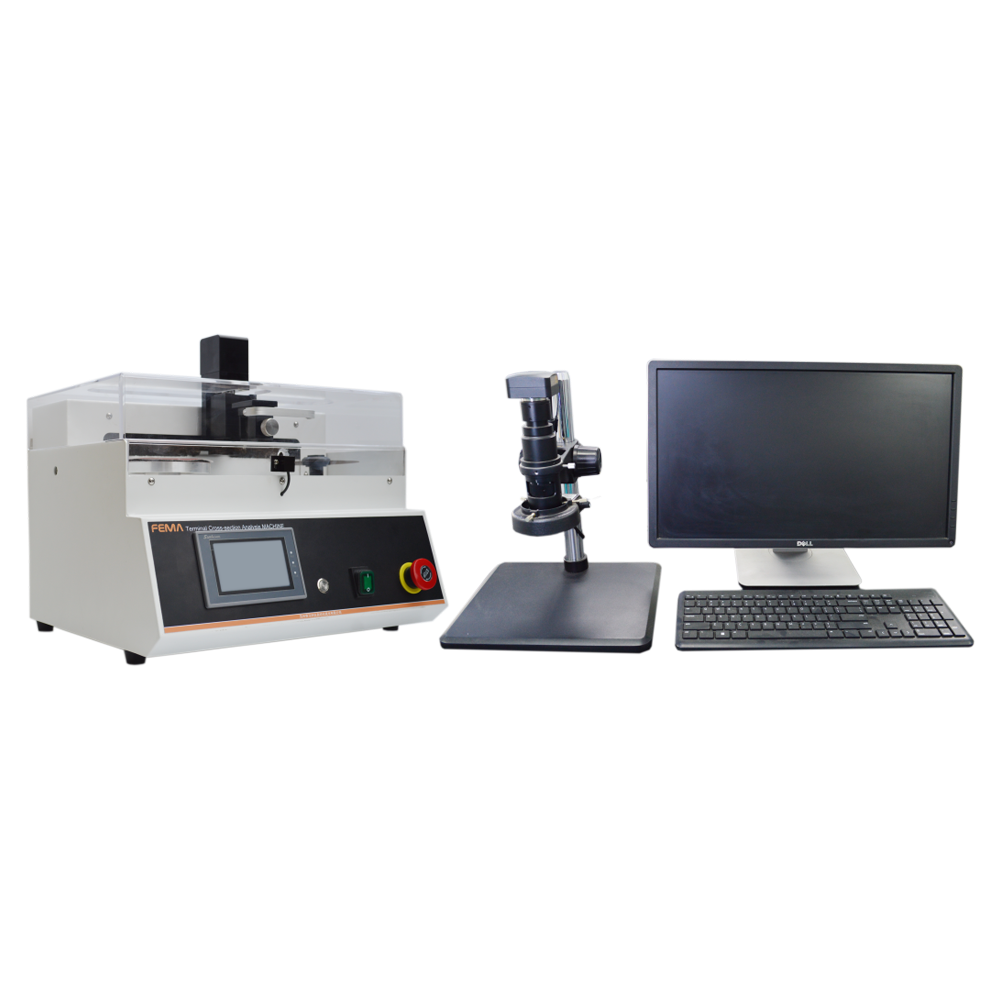

端子截面分析仪是费马科仪针对线束行业品质检验而专门研发的一款精密检测分析设备，整套线束断面分析仪系统由端子切割设备、研磨设备、腐蚀清洗、断面图像采集系统、线束端子图片测量分析系统等单元组成，采用人体力学设计，模块化组合，流水线式工作流程，让操作更方便、快捷。全套检测系统可在3分钟内完成一个端子的处理分析，极 大地提高了端子断面品质检验的速度。简易的操作、高品质的图像采集系统、精确的测量分析为您的生产保驾护航。高性能显微观测仪和专用软件可简单正确地测量长度﹑计算面积。放大倍率从20倍~最 大500倍。超过AWG30的极细线也能鲜明地显示出。

用本公司新开发的断面分析专用软件，可测定 CH・CW，能瞬时计算出断面面积。在最 大倍率下的测量精度为1~2µm。线束断面分析仪检测显微镜能观察物体时能产生正立的三维空间像，立体感强，成像清晰和宽阔，线束断面分析仪仪具有较长的工作距离；配置高精度线束端子图片测量分析系统，组合成线束端子检测显微镜，高品质光学系统与高分辨率摄像头的完美组合，让断面图像更清晰，独特的定倍定档让测量更精确。

u系统特点

◇ 不用树脂凝固（采用德国及日本最 新检测线束方式缩短检测时间）

至今为止的树脂凝固法做样品必须从树脂硬化，树脂裁断;粗磨;研磨。做一个样品要花数小时。本产品不需树脂凝固，制作一个样品只用2分钟。

◇ 专业线束全自动切割磨抛一体机

用费马科仪开发的专业线束端子切割研磨一体式型适用与小型线束端子，对端子精密切割可进行0.01mm上下距离调整，切割任意端子部位，采用超薄端子专用切割片对端子内部材质结构进行无损伤切断，其它公司采用剪刀剪使端子内部结构变型已无检测意义。

◇ 端子专用夹具可对应各种尺寸的端子

开发的夹具可夹紧各种型号的端子。研磨时不用担心咬线牙变形或电线飞出。也不用特殊的技能，谁都可以轻易操作。附属的标准夹具可对应AWG8~AWG26的电线。细线用夹具（AWG26~AWG36）可追加树脂凝固样品的专用夹具（可夹最 大直径φ40mm）其他夹具尺寸可根据客户定做。

◇ 专业线束端子分析软件可分析压缩比，面积，C/H，C/W，等数据

放大倍率20倍～最 大500倍。超过AWG30的极细的线也可以很清楚地表现出来。另外还新开发了用于专业线束端子分析软件。可压缩比，面积，C/H，C/W等瞬间就能测定及辨别。

◇ 本公司研发的软件可将测定结果已报告形式保存打印

可以将测定的各种数据以及芯线的压缩率等和鲜艳的断面图形一起输送到Excel及WORD文档。可以很简单地就制作出复杂的评价报告面来。

u技术参数

u端子截面分析仪技术要求

随着汽车行业的迅速发展，汽车低压电线束横断面分析技术也变得十分重要，各行业的也慢慢地对端子技术的要求也十分地高连接器端子断面分析系统。

费马科仪研发的端子断面分析仪是汽车线束生产厂家连接器端子分析仪必备的用以检验端子压接形状是否合格连接器截面分析仪的仪器，端子压接形状的工序：横切端子、对断面进行研磨、清洗断面并腐蚀去氧化皮接头端子断面检测分析仪，照相取样、通过软件对图形成像进行分析端子断面检测显微镜。

以下是国标对汽车低压电线束横断面分析技术的要求压接连接端子断面分析技术！

1. 电线束尺寸应符合下列要求F型压接端子断面分析仪：

干线和保护套管长度宜不小于100mm，并为10的倍数铆接断面电脑分析仪。如：100mm、110mm、120mm

2. 端子切片分析系统支线长度宜不小于30mm。

3. 接点之间汽车低压电线束横截面金相分析仪，接点与分支点之间距离宜不小于20mm。

4. 电线与端子连接处需装绝缘套管时线束端子检测设备，绝缘套管长度不得小于20mm。

5. 端子与电线连接应优先采用压接方法汽车线束压接端子截面分析技术，连接应符合下列要求：

6. 端子应分别压紧在导体和绝缘层上汽车线束端子切面分析系统，导体不应压断，绝缘层不应压人导体压接部位，在图2所示的a区中可见电线导体汽车线束断面金相分析仪，但不能妨碍插接。

7. 绝缘层压接部位经不少于3个循环的弯折试验后汽车线束压接端子截面分析，在图2所示的b区中仍可见绝缘层。

8. 采用压接方法的端子与电线压接处的横断面应符合附录A的要求连接器金相分析系统。

9. 端子与导体压接和压接接点横断面检验应按下述方法进行线束断面金相分析仪。

10. 试样的制作线束端子检测设备：将受检试样按图7所示位置(应避开端子的加强筋)截断后，取其中一侧作为试样，其断面应磨平，并做化学腐蚀处理汽车线束断面金相分析仪，直至能够样检验：将做好的试样断面用显微镜观察，按附录A要求对照检验。

端子分析软件主要在测量和报告上做出了很大的改进，主要有以下特点：

1.测量比以前更快捷更方便，整个测量流程分为：C/H、C/W、C/R、线芯和角度测量等12项符合大众,通用等国际标准，只需要鼠标点点数据马上出来(自动判别分析数据)。

2.报告比以前更加专业和完整,采用德国及日本最 新端子检测系统。我们在软件里边植入了这套系统后。本公司将端子分析软件操作简单化，但是功能却加强化，使用户能更容易的上手。

除了以上特点之外，该软件还保持原有的特点，如可以多种语言转换，中英文报告自动转换，毛刺高度测量，材料厚度测量，偏心度测量等等。

u服务承诺

1、产品到达贵公司后，我公司工程师可在贵公司准备好设备所需外部条件（如水、电、气等）后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对贵公司使用人员进行设备使用培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护工作。★复杂设备，此项工作在用户现场进行，简单设备，此项工作远程视频指导进行，具体按照双方合同条款执行。

2、我公司产品在贵公司负责人验收合格书上签字之日起计算，免费保修壹年。在免费保修期内，产品发生非人为质量问题，我公司为贵公司提供免费维修。如产品在免费保修期外出现故障，维修服务只适当收取人工费与材料成本费，并采取“先维修后付费”的原则。

3、我司拥有全国客户支持中心，通过电话及视频通话及时帮助全国客户解答问题，拥有一支训练有素的工程师队伍为全国各地的客户提供优质、快速的上门服务。我司在接到贵方的故障通知后，保证在 0.5 小时内做出响应，如有需要，确保在12小时内到达客户现场排除故障。

4、我公司承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。

5、我公司承诺提供免费软件升级服务（如涉及）。

6、我司工程师长期免费为客户提供金相/切片制样工艺制定协助。

7、我司有完善的金相耗材体系，客户有新材料需要制样时，免费为客户提供合适的耗材进行测试。

8、由于我司和SGS、华测检测、上海机械协会失效分析委员会、上海市电子学会SMT/MPT专委会、北京科技大学、苏州大学等行业权威第三方检测机构和学术机构有深入合作，我方承诺为客户失效分析实验室提供长期免费咨询服务和引荐服务。
