u 设备概述

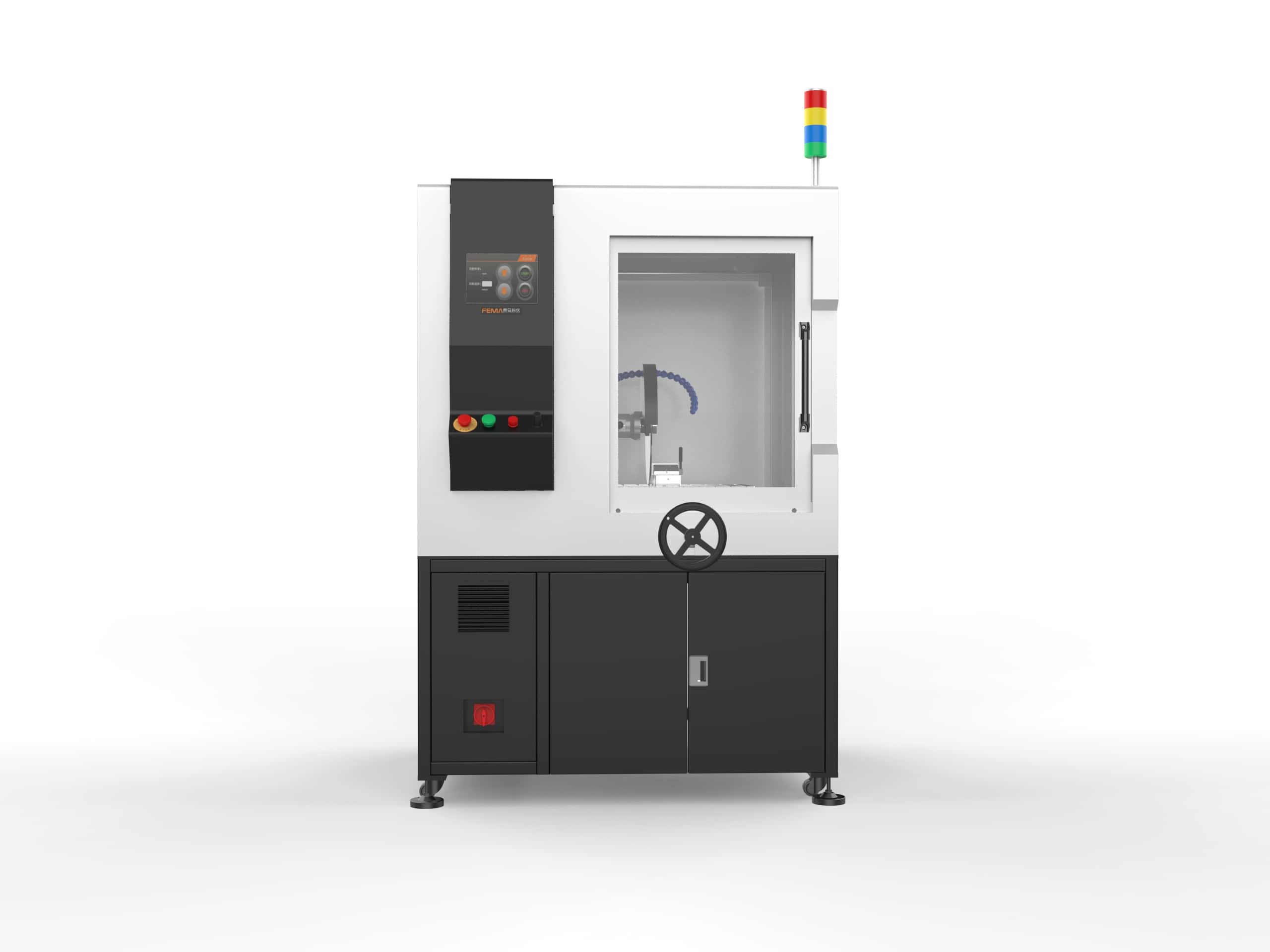

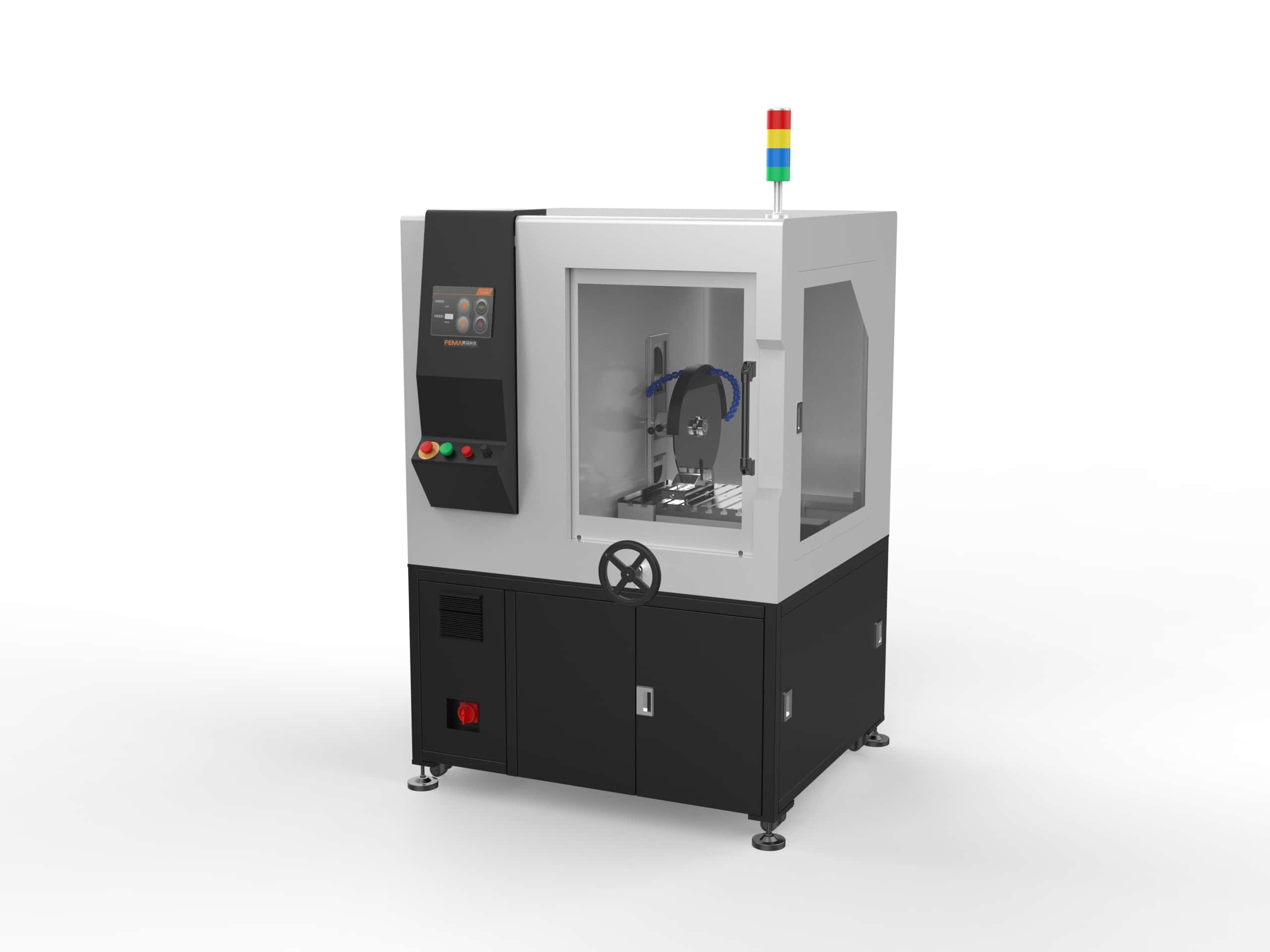

Fcut 400系列是一款立式全自动金相切割机。拥有优秀的可视性和切割能力，宽敞的工作空间，高扭矩电机，动力强，效率高，操作简单。适用于切割各种黑色金属、有色金属、热处理件、锻件、半导体、晶体、陶瓷、和岩石等样品。设备配有多种夹具，可切割不规则形状的工件，是企业和科研院校理想的切割设备。
u 产品特点
◇ 采用全封闭结构，透明防护罩，增加观察视野，横向移门方式，不占用空间
◇ 先进控制系统，垂直进给，水平进给，直线进给，脉冲进给等多种切割方式可选，可实现适用于各种材质的全自动切割
◇ 智能进给，自动监控切割力大小，切割遇阻，自动降低进给速度，阻力解除，可自动恢复至设定速度
◇ 标配高扭矩大功率伺服电机及无级变速控制系统，动力强，效率高
◇ 移动式大容量循环水箱，便于清理
◇ 钳口和工作台面等主要零部件均采用不锈材料制成，使用寿命长
◇ 急停，空气开关为操作者提供保护
◇ 立式工作柜，过滤水箱可置于柜内
◇ 施耐德电器，低压控制，标配电子刹车，安全可靠
◇ 激光辅助定位功能
u 技术参数
|
设备型号 |
Fcut 400XYZ |
Fcut 400YZ |
Fcut 400Y |
|
进给方式 |
Y、Z向自动进给 |
Y、Z向自动进给 X向手动进给（选配） |
Y向自动进给 X向手动或者自动进给（选配） |
|
最 大切割直径 |
Φ150mm |
||
|
砂轮片规格 |
Φ250-400mm |
||
|
转速 |
500-3200r/min |
||
|
进给速度 |
0.01-3mm/s |
||
|
电机 |
4.0KW 380V 50HZ |
||
|
移动行程（Y轴） |
300mm |
||
|
移动行程（X轴） |
80mm |
80mm（选配） |
80mm（选配） |
|
移动行程（Z轴） |
150mm |
150mm |
\ |
|
紧急制动装置 |
急停开关 |
||
|
切割室照明 |
低压直流双LED照明 |
||
|
切割平台规格 |
400x450mm |
||
|
夹持装置 |
标配快速夹具（左右各一组） |
||
|
冷却装置 |
循环过滤水箱120L，多组可调喷水装置和清洗水枪 |
||
|
观察窗 |
防爆透明工程塑料 |
||
|
外形尺寸 |
1100 x 1250 x1750 mm（含柜子） |
||
|
重量 |
550Kg |
||
u 配置清单
|
序号 |
名称 |
规格 |
数量 |
|
1. |
切割机主机 |
Fcut 400系列 |
1台 |
|
2. |
立式柜子 |
/ |
1台 |
|
3. |
循环过滤水箱120L |
/ |
1台 |
|
4. |
不锈钢快速夹具 |
/ |
1套 |
|
5. |
树脂切割片 |
Φ400 |
2片 |
|
6. |
切割润滑液 |
2L |
2桶 |
|
7. |
管路及配套附件 |
/ |
1套 |
|
8. |
配套工具 |
/ |
1套 |
|
9. |
合格证、保修卡、说明书 |
/ |
1套 |
