1.样品信息及检测要求

样品描述:

样品为紧固件，材质为中碳钢

紧固件是作紧固连接用且应用极为广泛的一类机械零件。在各种机械、设备、车辆、船舶、铁路、桥梁、建筑、结构、工具、仪器、仪表和用品等上面，都可以看到各式各样的紧固件。它的特点是品种规格繁多，性能用途各异，而且标准化、系列化、通用化的种度也极高。

中碳钢是碳含量为0.25%～0.60%的碳素钢。它包括大部分优质碳素结构钢和一部分普通碳素结构钢。此类钢大多用于制作各种机械零件，有的用于制作工程结构件。具有一定的塑性、韧性和强度，切削性良好，调质处理后有很好的综合力学性能，淬透性较差，容易产生裂纹，焊接性能不高，焊接之前需要很好预热，焊后需要热处理。

检测要求：

切割镶嵌研磨抛光后，使用4%硝酸酒精进行腐蚀，显微镜观察金相组织。

检测流程：

切割→镶嵌→研磨→抛光→腐蚀→显微观察及分析

2.样品制备

切割

切割原则：

精确取样，获得高质量检测区域；本次选择合适的切割机，适用的切割片、稳定的夹具、充足的切削液，设置合理的切削参数进行取样，使样品表面损伤降到最 低。

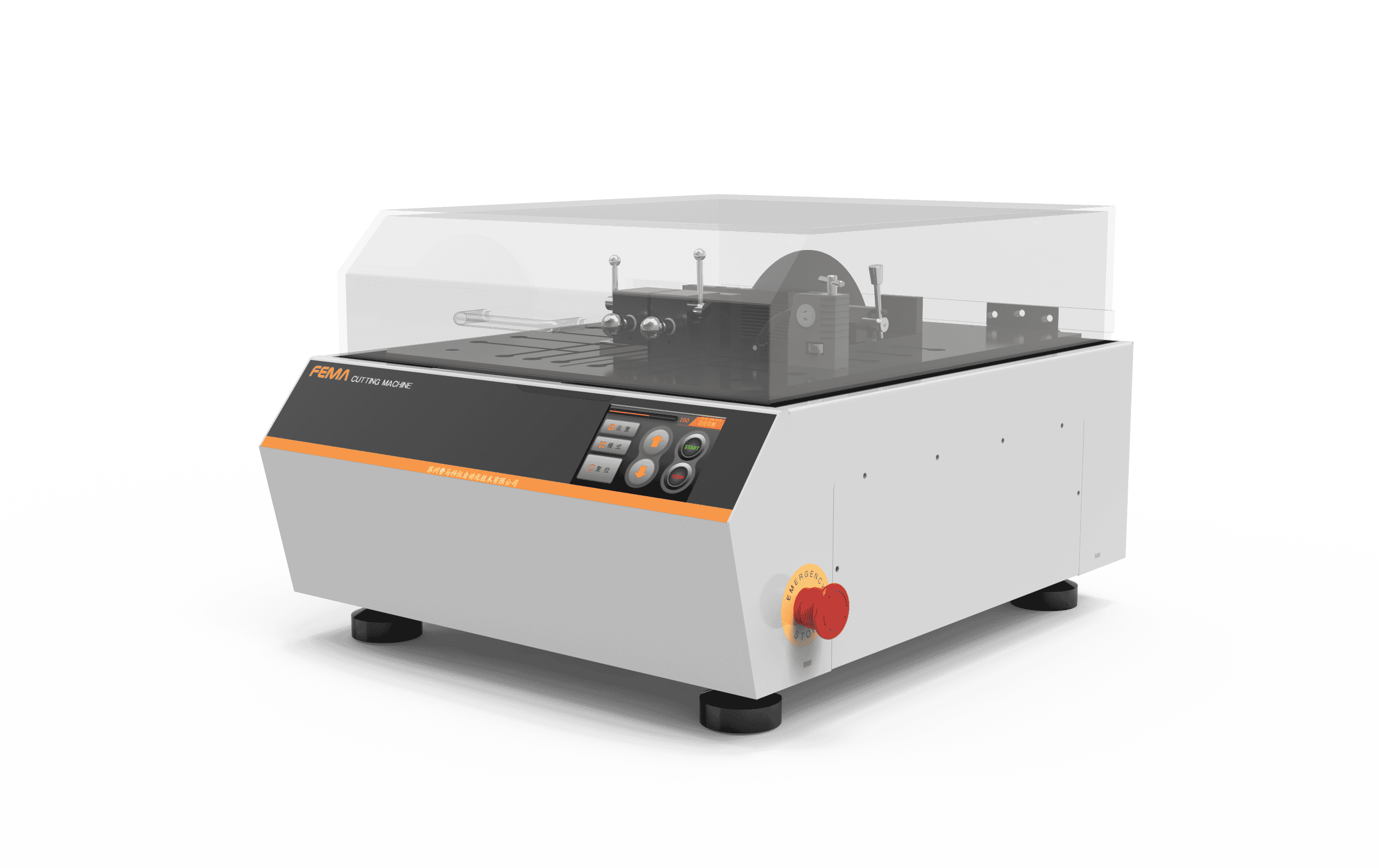

设 备: 手自一体精密切割机Fcut 230E

切 割 片: 碳化硅切割片（Φ200mm）

切割参数： 脉冲模式，切割片转速：3000rpm

切割速度0.1mm/s；进0.1，退0.05

样品切割

切割效果

镶嵌

镶嵌原则：

选择镶嵌的两个主要原因是便于操作和边缘保持。镶嵌时需要考虑的因素包括样品的大小和形状、对温度和压力的敏感性、日常需要镶嵌的试样数量。热压镶嵌是得到最 佳的边缘保护和满足日常所需镶嵌的最 大试样数量的最 佳方法。本次方案使用到的是FH2保边型镶嵌料，尤其适用于自动镶嵌机，使用过程中对人体无不良影响，在镶嵌过程中具有良好的流动性和保边性，镶嵌品质高，对试样具有良好的黏附性，进而对试样起到极好的保护作用。同时镶嵌后的样品密度高、具有良好的耐化学品腐蚀的性能。

设 备: 单工位自动液压镶嵌机Fpress 31A

热镶嵌料: FH2-B01（FH2保边型热镶嵌料）

镶样尺寸: φ30 mm

参数设置：

恒温 135℃保持240s

压力 200bar

水冷 120s

磨抛

磨抛原则：

研磨抛光后的试样平整，光亮、无明显划痕。

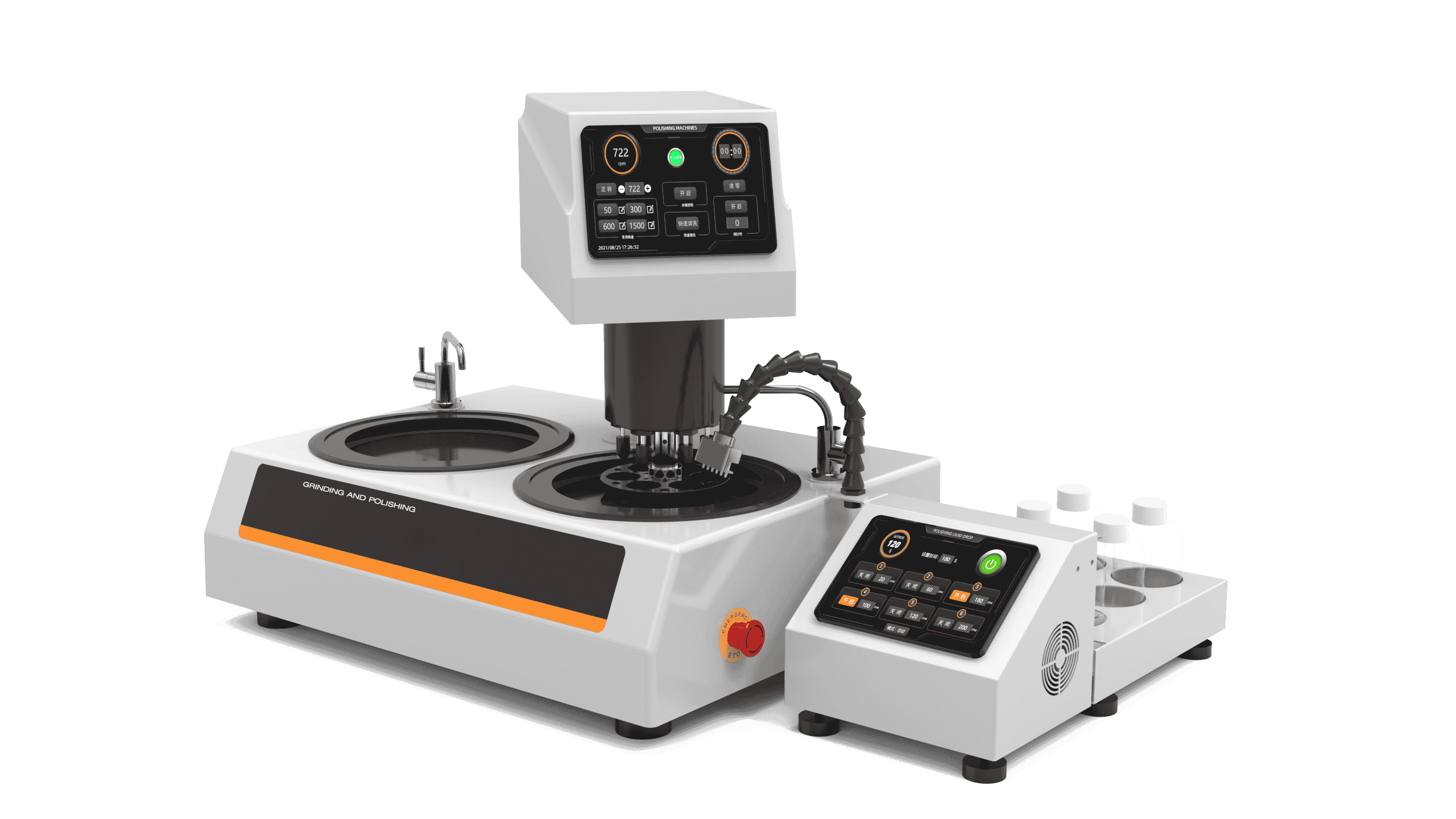

设 备: 全自动磨抛机Fpol 252A auto

磨盘直径: 254mm（10寸）

试样夹具: φ30mm*6

参数设置：多工序模式

观察与分析

观察

观察原则：

用明场、暗场、偏光等不同观察模式，区分孔隙、气泡、暗孔等。

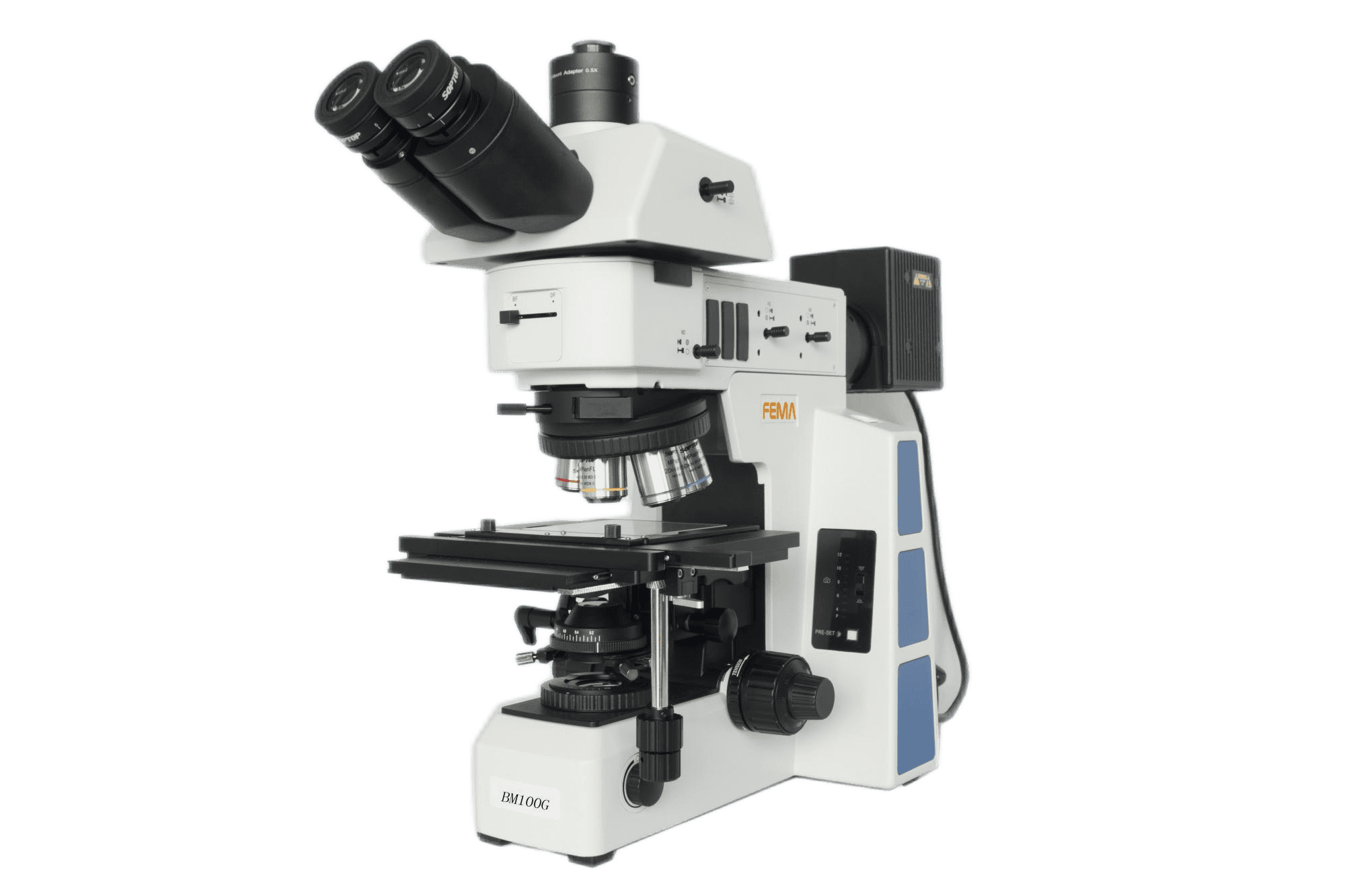

设 备: 研究级正置金相显微镜BM100G

观察方式: 明场、暗场、偏光

放大倍率: 50X、100X、200X、500X、1000X

成像系统; 2000万像素高清相机

图像软件： 专业图像处理测量软件

3.结果与分析

为方便分类；记（8.8级；回火） 为①号样品

记（8.8级；淬火） 为②号样品

记（渗碳；回火）  为③号样品

记（渗碳；淬火）  为④号样品

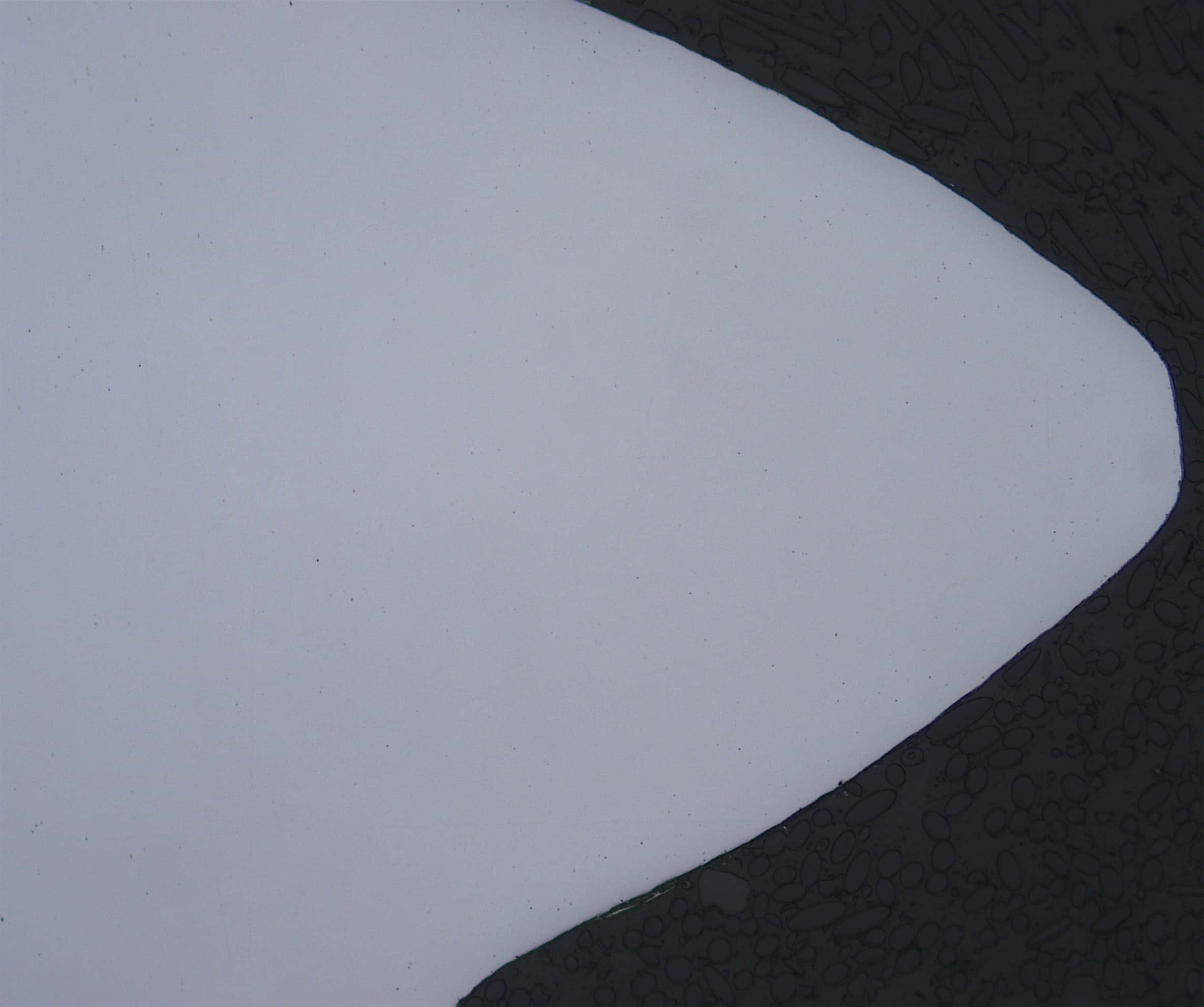

①号样品未腐蚀时区域照片（放大50倍）：

①号样品未腐蚀时区域照片（放大200倍）：

①号样品4%硝酸酒精腐蚀后区域照片（放大500倍）：

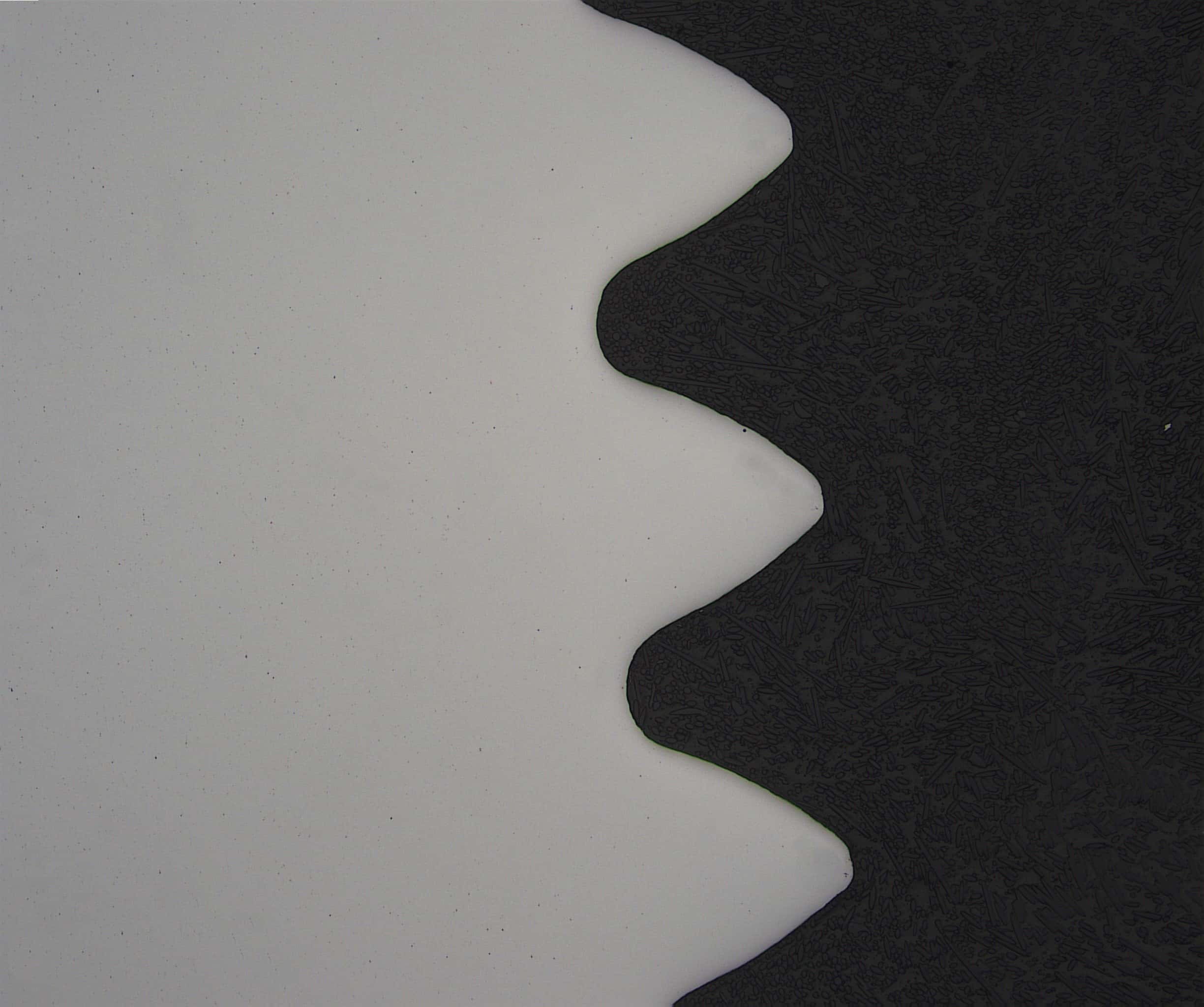

②号样品未腐蚀时区域照片（放大50倍）：

②号样品未腐蚀时区域照片（放大200倍）：

②号样品4%硝酸酒精腐蚀后区域照片（放大500倍）：

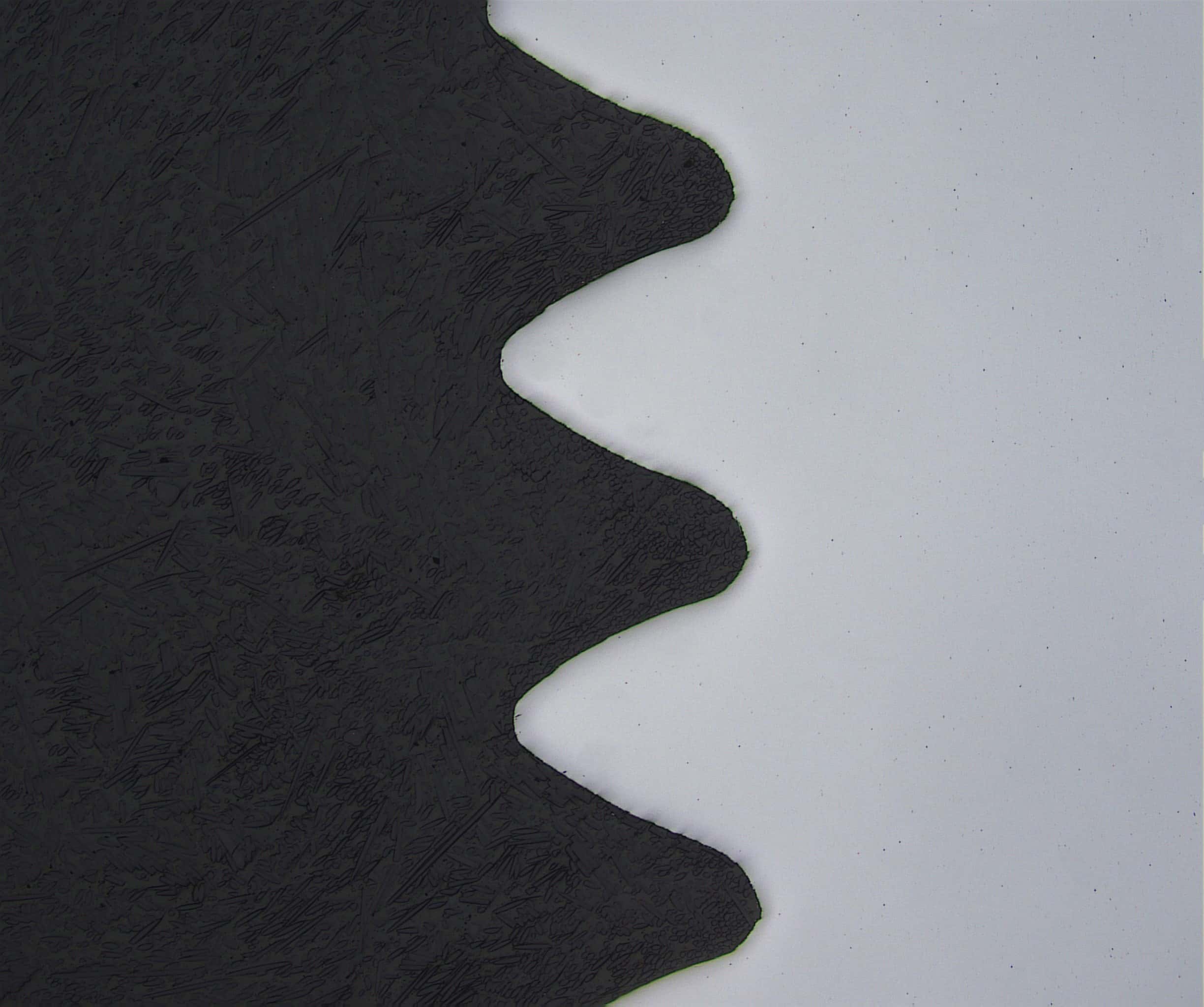

③号样品未腐蚀时区域照片（放大50倍）：

③号样品未腐蚀时区域照片（放大200倍）：

③号样品4%硝酸酒精腐蚀后区域照片（放大500倍）：

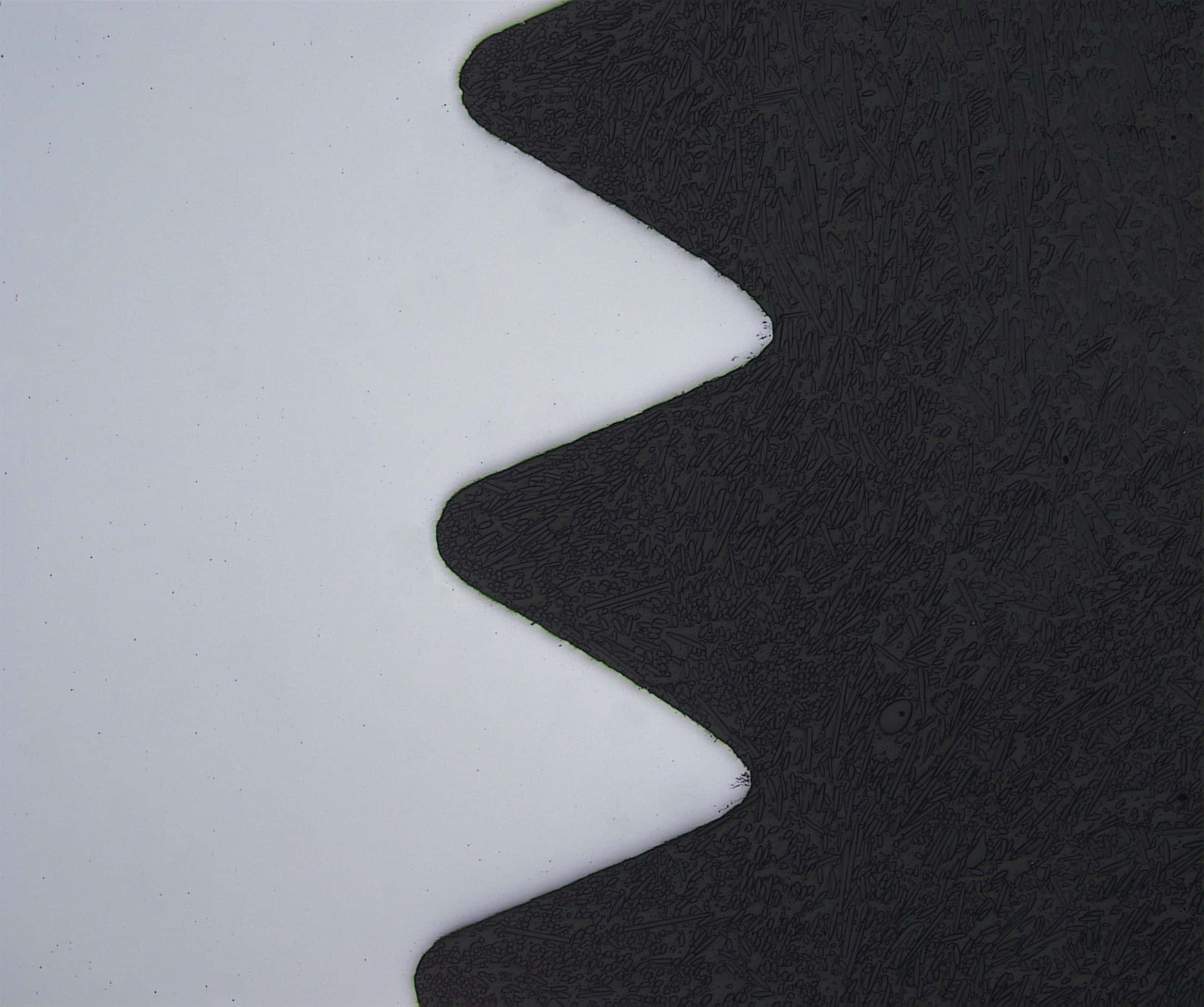

④号样品未腐蚀时区域照片（放大50倍）：

④号样品未腐蚀时区域照片（放大200倍）：

④号样品4%硝酸酒精腐蚀后区域照片（放大500倍）：

4.小结

小结：

1.样品为紧固件螺丝，需要使用自动精密切割机进行纵向切割，精确取样；

2.由于样品有螺纹，因此使用保边型热镶嵌粉，保证镶嵌样品密度高，耐腐蚀，保边性能优秀。

3.成熟的磨抛工艺结合高端磨抛耗材，保证样品表面平整、光亮、无明显划痕；

4.专业图像软件对所需信息进行测量、编辑、保存等。
